主要是以金刚石、合金为主的岩心钻探；工程地质勘察、水文水井、浅层石油、天然气、地热及大口径基础工程施工；堤坝注浆和煤矿坑道通风、探水及瓦斯抽放孔等工程施工。

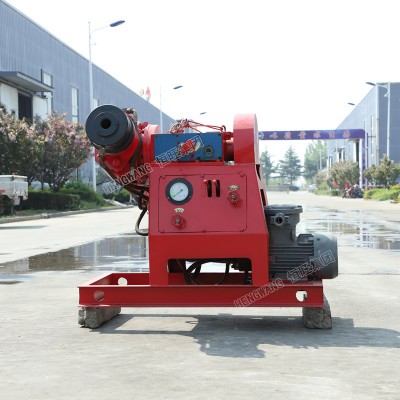

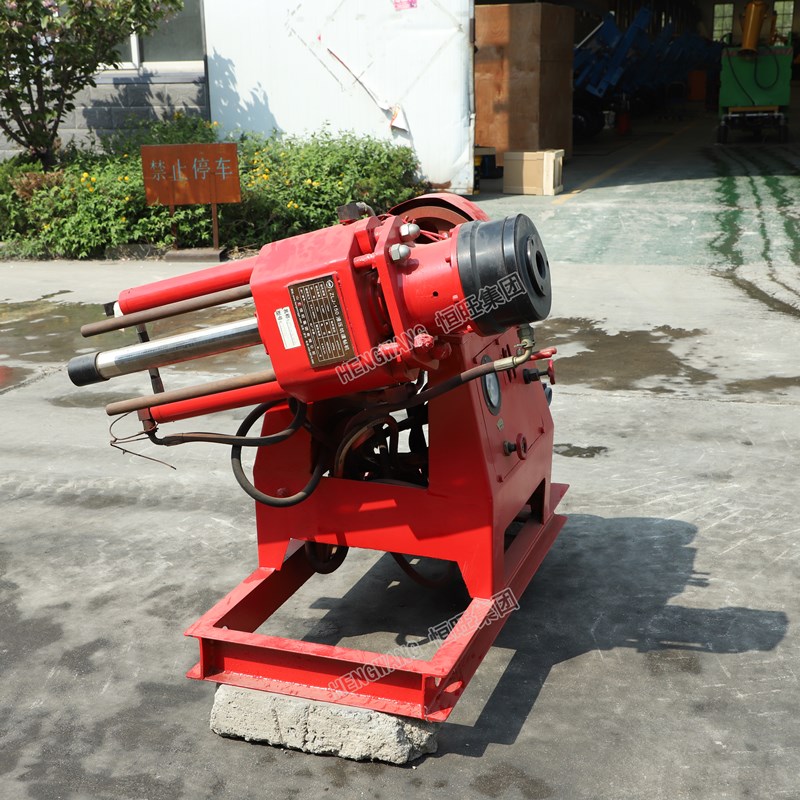

ZLJ系列煤矿用坑道钻机主要用于矿井内各种角度的探放水孔、地质构造孔、灭火孔、抽放瓦斯孔。
钻机采用机械传动、液压给进；钻机系统简单，操作方便，在钻进能力，钻进效率，使用安全性及可靠等方面都处于国内水平。
ZLJ坑道钻机具有体积小、重量轻、性能可靠、操作方便等优点。
选用标准汽车变速箱离合器，性能可靠，操纵灵活，配件成本底。
主要用于矿井内部，供钻探０～３６０度的探孔，地质构造孔，灭火孔，抽放瓦斯及其他用途的工程用孔．也可以在地面钻地质钻探孔以及其他工程用孔．也可以在地面钻地质钻探孔及其他用途的孔，铁矿用于钻探山石，以便利于开采．
ZLJ-200 ZLJ-250 ZLJ-350 ZLJ-400 ZLJ-700
立轴额定输出转矩 (N˙m) 200 250 350 400 700
使用钻杆 (mm) φ42 φ33.5/42 φ33.5/42 φ42 φ42/50
钻孔深度 φ33.5钻杆（m） 50 100 200 200 250
φ42钻杆 （m） 75 150 200
钻孔直径 开孔 (mm) φ89 φ89 φ89 φ108 φ108
终孔 (mm) ≥φ50 ≥φ50 ≥φ50 ≥φ76 ≥φ76
立轴通径 × φ44 φ44 φ44 φ44 φ54
立轴转数 (rp/m) 112/192/350 120/205/363 120/214/375 115/205/360 115/205/360
立轴行程 (mm) 400 400 400 400 400
额定起拔力 (kN) 22(7MPa时) 12(7MPa时) 12(7MPa时) 30(7MPa时) 50(10MPa时)
额定推动力 (kN) 16(7MPa时) 9(7MPa时) 9(7MPa时) 20(7MPa时) 30(10MPa时)
钻孔角度范围 （。） 0~3600 0~3600 0~3600 0~3600 0~3600
绞车提升能力 (kN) 7.35/5.88/3.28 8.7/4.74/2.69 15/8/4.5 20/11/6.4
绞车单绳层提升速度 (m/s) 0.22/0.374/0.672 0.25/0.45/0.79 0.25/0.45/0.79 0.26/0.46/0.81
卷筒容绳量 (m) 26.8 30 30 40
使用钢丝绳直径 (mm) φ8.8 φ11 φ11 φ11
弹簧卡盘使用压力 （MPa） 6 6 6 6.5 10
弹簧卡盘大夹紧力 (kN) 30 30 30 35 50
使用油泵型号 YBC-12/80 YBC-12/80 YBC-12/80 YBC-16/160 YBC-16/160
油泵额定压力 （MPa） 8 8 8 16 16
油泵额定流量 (L/min) 12 12 12 16 16
电机 型号 YBK2-112M-4 YBK2-112M-4 YBK2-132S-4 YBK2-132M-4 YBK2-160M-4
功率(kW) 4 4 5.5 7.5 11
转速(r/min) 1440 1440 1440 1450 1460
额定电压（V） 380/660 380/660 380/660 380/660 380/660
额定电流（A） 8.8/5.1 8.8/5.1 11.6/6.7 15.4/8.8 26.6/13.1
质量 (kg) 380 480 500 615 800
外形尺寸 (mm) 1036×550×1150 1230×600×1185 1250×640×1265 1250×640×1265 1480×680×1290
